九齐芯片

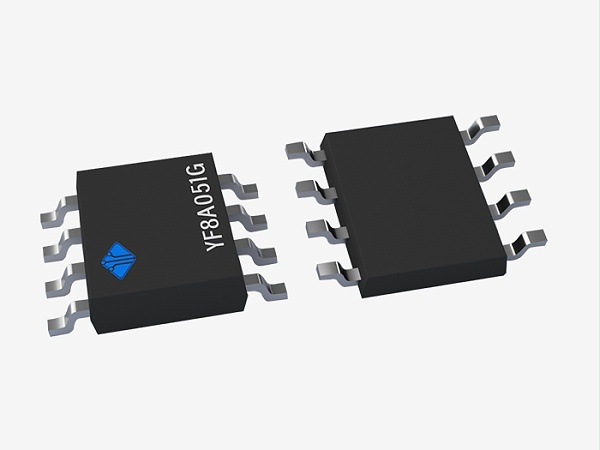

YF8A051G

NY8A051G是以EPROM作为记忆体的 8 位元微控制器,专为多IO产品的应用而设计,例如遥控器、风扇/灯光控制或是游乐器周边等等。采用CMOS制程并同时提供客户低成本、高性能等优势。NY8A051G核心建立在RISC精简指令集架构可以很容易地做编辑和控制,共有 55 条指令。除了少数指令需要 2 个时序,大多数指令都是 1 个时序即能完成,可以让使用者轻松地以程式控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。
产品概述

NY8A051G是以EPROM作为记忆体的 8 位元微控制器,专为多IO产品的应用而设计,例如遥控器、风扇/灯光控制或是游乐器周边等等。采用CMOS制程并同时提供客户低成本、高性能等优势。NY8A051G核心建立在RISC精简指令集架构可以很容易地做编辑和控制,共有 55 条指令。除了少数指令需要 2 个时序,大多数指令都是 1 个时序即能完成,可以让使用者轻松地以程式控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

在I/O的资源方面,NY8A051G有 6 根弹性的双向I/O脚,每个I/O脚都有单独的暂存器控制为输入或输出脚。而且每一个I/O脚位都有附加的程式控制功能如上拉或下拉电阻或开漏极(Open-Drain) 输出。此外针对红外线摇控的产品方面,NY8A051G内建了可选择频率的红外载波发射口。

NY8A051G有两组计时器,可用系统频率当作一般的计时的应用或者从外部讯号触发来计数。另外NY8A051G提供 1组 8 位元解析度的PWM输出或者蜂鸣器输出,可用来驱动马达、LED、或蜂鸣器等等。

NY8A051G采用双时钟机制,高速振盪或者低速振盪都由内部RC振盪输入。在双时鐘机制下,NY8A051G可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与睡眠模式(Halt mode)可节省电力消耗延长电池寿命。并且微控制器在使用内部RC高速振盪时,低速振盪可以同时使用外部精确的Crystal32768Hz 来计时。可以维持高速处理同时又能准确计算真实时间。

在省电的模式下如待机模式(Standby mode)与睡眠模式(Halt mode)中,有多种事件可以触发中断唤醒NY8A051G进入正常操作模式(Normal) 或 慢速模式(Slow mode) 来处理突发事件。

NY8A051G内建低速晶振 (32768Hz) 电容,CL有Disable、7pF、9pF、12.5pF四种选项可选,方便客户减少外部零件,仍可得到较准确的PPM值。

NY8A051G在PB0/PB1/PB2 内建大驱动电流模式最大可达(IOH=130mA@3V,220mA@5V/VOH=4V, IOL=150mA@3V, 220mA@5V/VOL=1V),提供客户大电流需求。且在 PB3(VPP) 增加内部上拉电阻 85K欧姆,并可由程式控制开关。

产品功能
YF8A051G

宽广的工作电压:

2.0V ~ 5.5V @系统频率≦8MHz。

2.2V ~ 5.5V @系统频率>8MHz。

宽广的工作温度:-40°C ~ 85°C。

高达 ±5KV 的ESD。

1Kx14 bits EPROM。

48 bytes SRAM。

6 根可分别单独控制输入输出方向的I/O脚(GPIO)、PB[5:0]。

PB[3:0]可选择输入时使用内建上拉及下拉电阻。

输入有叁种组态可选(TTL / CMOS / W ithout Schmitt) 。

PB[3]内建上拉电阻 85K。

PB[5:0]可选择上拉电阻或开漏极输出(Open-Drain)。

PB0 / PB1 / PB2 脚输出可选择六段推电流及灌电流(电流 20mA~220mA @5V, 压差 1V)

PB3 / PB4 / PB5 脚输出可选择小灌电流(Small Sink Current)或一般灌电流(Normal Sink Current)。

PB4 / PB5 脚输出可选择小推电流(Small Drive Current)或一般推电流(Normal Drive Current)。

8 层程式堆栈(Stack)。

存取资料有直接或间接定址模式。

一组 8 位元上数计时器(Timer0)包含可程式化的频率预除线路。

一组 8 位元下数计时器(Timer1)可选重复载入或连续下数计时。

一个 8 位元的脉衝宽度调变输出(PWM1)。

一个蜂鸣器输出(BZ1)。

38/57KHz红外线载波频率可供选择,同时载波之极性也可以根据数据作选择。

内建上电復位电路(POR)。

内建低压復位功能(LVR)。

内建看门狗计时(WDT),可由程式韧体控制开关。

双时鐘机制,系统可以随时切换高速振盪或者低速振盪。

高速振盪: I_HRC (1~20MHz内部高速RC振盪)

低速振盪: I_LRC (内部 32KHz低速RC振盪)

E_LXT (外部 32KHz低速石英振盪)

四种工作模式可随系统需求调整电流消耗:正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与 睡眠模式(Halt mode)。

五种硬体中断:

Timer0 溢位中断。

Timer1 借位中断。

WDT 中断。

PB 输入状态改变中断。

外部中断输入。

NY8A051G在待机模式(Standby mode)下的五种唤醒中断:

Timer0 溢位中断。

Timer1 借位中断。

WDT 中断。

PB 输入状态改变中断。

外部中断输入。

NY8A051G在睡眠模式(Halt mode)下的叁种唤醒中断:

WDT 中断。

PB 输入状态改变中断。

外部中断输入。

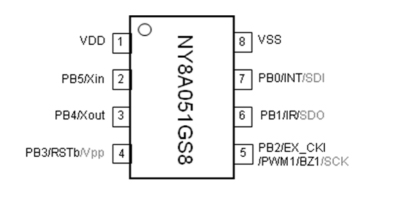

引脚图

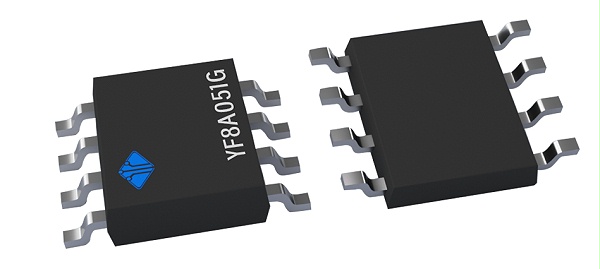

NY8A051G提供SOP8 封装形式

引脚图
