九齐芯片

YFE62D

NY8BE62D 是以MTP作为程式记忆体,并以EEPROM作为非挥发性资料记忆体的 8 位微控制器,特别适合断电后还需保持资料内容的应用,例如遥控器、风扇/灯光控制或是游乐器周边等等。除此之外内建类比数位转换器也适用于家电或量测等等的应用设计,除此之外更针对雾化器产品做优化调适。采用CMOS制程并同时提供客户低成本、高性能、及高抗电磁干扰等优势。
产品概述

NY8BE62D 是以MTP作为程式记忆体,并以EEPROM作为非挥发性资料记忆体的 8 位微控制器,特别适合断电后还需保持资料内容的应用,例如遥控器、风扇/灯光控制或是游乐器周边等等。除此之外内建类比数位转换器也适用于家电或量测等等的应用设计,除此之外更针对雾化器产品做优化调适。采用CMOS制程并同时提供客户低成本、高性能、及高抗电磁干扰等优势。而MTP作为程式记忆体能让使用者更方便且有效率的开发产品。NY8BE62D 核心建立在精简指令集架构,可以很容易地做编辑和控制,共有 55 条指令。除了少数指令需要 2 个时序,大多数指令都是 1个时序即能完成,可以让使用者轻松地以程式控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

NY8BE62D内建除错仿真电路,利用两个脚位与很少的外接硬体,就能实现在线仿真器的大多数功能, 例如设定程式执行条件与中断条件,片上单步执行,以及查看及设定各种寄存器的内容。仿真的执行效果将比一般的仿真器更接近实际IC运作。

NY8BE62D内建 12 位高精度 11+2 通道类比数位转换器与高精度电压比较器,足以应付各种类比界面的侦测与量测。NY8BE62D内建的高频振荡器,能弹性选择输出频率区段,以适用于多样的雾化器元件,更可以程式细调输出频率,细度足以应付雾化器的元件偏差。

在I/O的资源方面,NY8BE62D 有 14 根弹性的双向I/O脚,每个I/O脚都有单独的寄存器控制为输入或输出脚。而且每一个I/O脚位都有附加的程式控制功能如上拉或下拉电阻或开漏极(Open-Drain) 输出。此外针对红外线摇控的产品方面,NY8BE62D内建了可选择频率的红外载波发射口。

NY8BE62D 有四组计时器,可用系统频率当作一般的计时的应用或者从外部讯号触发来计数。另外NY8BE62D 提供5 组 10 位解析度的PWM输出,1 组蜂鸣器输出可用来驱动马达、LED、或蜂鸣器等等。NY8BE62D的计时器同时具有增强型捕捉/比较/可编程死区时间的PWM模块(ECCP).

NY8BE62D 采用双时钟机制,高速振荡或者低速振荡都可以分别选择内部RC振荡或外部晶振输入。在双时钟机制下,NY8BE62D 可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与睡眠模式(Halt mode)可节省电力消耗延长电池寿命。并且微控制器在使用内部RC高速振荡时,低速振荡可以同时使用外部精准的晶振计时,可以维持高速处理同时又能精准计算真实时间。

在省电的模式下如待机模式(Standby mode) 与睡眠模式(Halt mode)中,有多种事件可以触发中断唤醒NY8BE62D 进入正常操作模式(Normal) 或 慢速模式(Slow mode) 来处理突发事件。

NY8BE62D能通过初始设定实现与NY8B060E相容的功能,可使用Y8BE62D内建除错仿真电路来模拟实际IC动作。

产品功能
YFE62D

系统主频提供 20.8M/19.2M/16M/14.4M/13.6M 五种选择。

Timer 1/4/5 可选择系统主频直接输入。

高频率振荡器(FHOSC)可微调,微调精度至 ±0.1%。

内建二线控制的除错仿真电路(On Chip Debug)。

杂讯过滤功能(Noise Filter)打开时可容忍超过±4KV的EFT。(操作电压@5V)

宽广的工作电压:

2.0V ~ 5.5V @系统频率 ≦8MHz。

2.2V ~ 5.5V @系统频率 > 8MHz。

宽广的工作温度:-20°C ~ 85°C。

2Kx14 bits MTP。

256 bytes EEPROM。 (一万次擦写)

128 bytes SRAM。

14 根可分别单独控制输入输出方向的I/O脚(GPIO)、PA[7:0]、PB[5:0] 。

PA[5:0]及PB[3:0]可选择输入时使用内建下拉电阻。

PA[7:0]及PB[5:0]可选择输入时使用上拉电阻,上拉电阻为 100KΩ。

PB[5:0]可选择开漏极输出(Open-Drain)。

所有I/O脚输出灌电流(Sink Current)有三档可选: 小(Small)、一般(Normal)或大(Large)。

所有I/O脚输出推电流(Drive Current)可选择小(Small)或一般(Normal)。

8 层程式堆栈(Stack)。

存取资料有直接或间接定址模式。

一组 8 位上数计时器(Timer0)包含可程式化的频率预除线路。

三组 10 位下数计时器(Timer1, 4, 5)可选重复载入或连续下数计时。

五个 10 位脉冲宽度调变(PWM1, 2, 3, 4, 5)。

Timer4, 5 可组成 16 位捕捉/比较功能, Timer5/PWM5 可转变成具死区控制的PWM输出。

一个蜂鸣器输出(BZ1)。

38/57KHz红外线载波频率可供选择,同时载波之极性也可以根据数据作选择。

内建准确的低电压侦测电路(LVD)。

内建 11+2 通道 12 位类比数位转换器(Analog to Digital Converter)。

内建准确的电压比较器(Voltage Comparator)。

内建上电复位电路(POR)。

内建低压复位功能(LVR)。

内建看门狗计时(WDT),可由程式韧体控制开关。

内建电阻频率转换器(RFC)功能.

双时钟机制,系统可以随时切换高速振荡或者低速振荡。

高速振荡:E_HXT (超过 6MHz外部高速石英振荡)

E_XT (455K~6MHz外部石英振荡)

I_HRC (1~20.8MHz内部高速RC振荡)

低速振荡:E_LXT (32KHz外部低速石英振荡)

I_LRC (内部 32KHz低速RC振荡)

四种工作模式可随系统需求调整电流消耗:正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby

mode) 与 睡眠模式(Halt mode)。

十二种硬体中断:

Timer0 溢位中断。

Timer1 借位中断。

Timer4 借位中断。

Timer5 借位中断 或 CCP中断。

WDT 中断。

PA/PB 输入状态改变中断。

三组外部中断输入。

低电压侦测/比较器输出转态中断。

类比数位转换完成中断°

EEPROM写入完成中断°

NY8BE62D在待机模式(Standby mode)下的十一种唤醒中断:

Timer0 溢位中断。

Timer1 借位中断。

Timer4 借位中断。

Timer5 借位中断 或 CCP中断。

WDT 中断。

PA/PB 输入状态改变中断。

三组外部中断输入。

低电压侦测/比较器输出转态中断。

类比数位转换完成中断。

NY8BE62D在睡眠模式(Halt mode)下的五种唤醒中断:

WDT 中断。

PA/PB 输入状态改变中断。

三组外部中断输入。

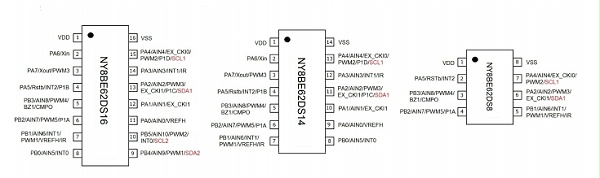

引脚图

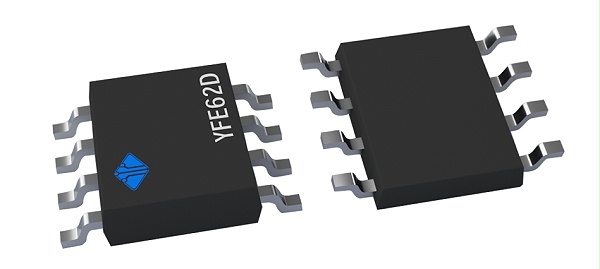

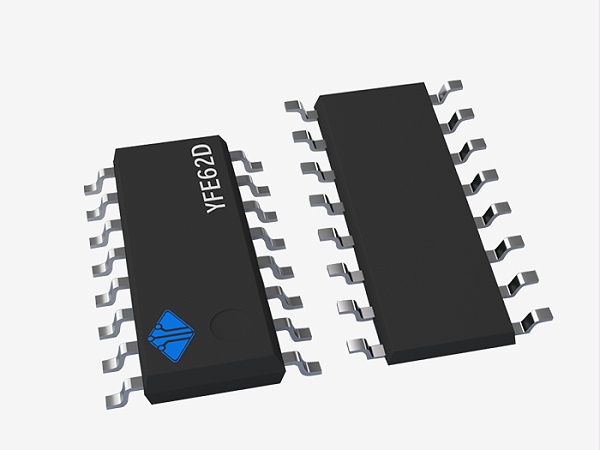

NY8BE62D提供三种封装类型:SOP16、SOP14 和SOP8

引脚图

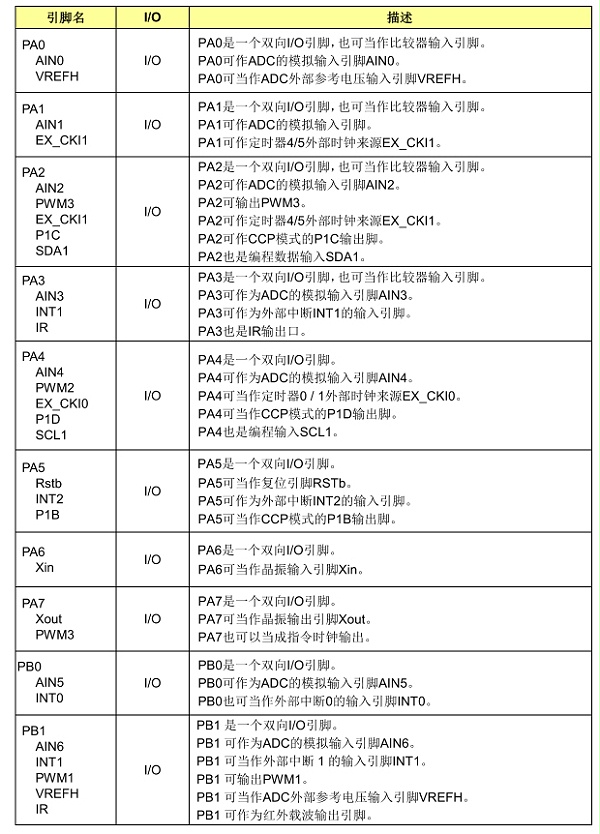

引脚说明

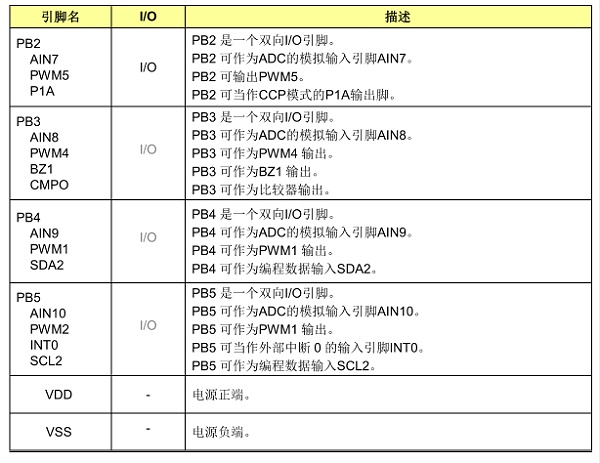

引脚说明

引脚说明
