NY8BM72A 是以MTP作为记忆体的 8 位元微控制器,除了适用于家电或量测等等的I/O应用设计。更针对雾化器产品做优化调适。採用CMOS製程并同时提供客户低成本、高性能、及高抗电磁干扰等优势。而MTP作为程式记忆体能更方便且有效率的开发产品。NY8BM72A 核心建立在RISC精简指令集架构可以很容易地做编辑和控制,共有 53条指令。除了少数指令需要 2 个时序,大多数指令都是 1 个时序即能完成,可以让使用者轻鬆地以程式控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。
NY8BM72A内建除错仿真电路,利用两个脚位与很少的外接硬体,就能实现在线仿真器的大多数功能, 例如设定程式执行条件与中断条件, 片上单步执行,以及查看及设定各种暂存器的内容。仿真的执行效果将比一般的仿真器更接近实际IC运作。
NY8BM72A内建高精度 12+1 通道 12 位元类比数位转换器,与高精度电压比较器,足以应付各种类比介面的侦测与量测。
NY8BM72A内建的高频振盪器,能弹性选择输出频率区段,以适用于多样的雾化器元件,更可以程式细调输出频率,细度足以应付雾化器的元件偏差。
在I/O的资源方面,NY8BM72A 有 18 根弹性的双向I/O脚,每个I/O脚都有单独的暂存器控制为输入或输出脚。而且每一个I/O脚位都有附加的程式控制功能如上拉或下拉电阻或开漏极(Open-Drain) 输出。此外针对红外线摇控的产品方面,NY8BM72A内建了可选择频率的红外载波发射口。
NY8BM72A 有四组计时器,可用系统频率当作一般的计时的应用或者从外部讯号触发来计数。另外NY8BM72A 提供3 组 10 位元解析度的PWM输出,3 组蜂鸣器输出可用来驱动马达、LED、或蜂鸣器等等。
NY8BM72A 采用双时钟机制,高速振盪或者低速振盪都可以分别选择内部RC振盪或外部Crystal输入。在双时钟机制下,NY8BM72A 可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与睡眠模式(Halt mode)可节省电力消耗延长电池寿命。并且微控制器在使用内部RC高速振盪时,低速振盪可以同时使用外部精準的Crystal计时。可以维持高速处理同时又能精準计算真实时间。
在省电的模式下如待机模式(Standby mode) 与睡眠模式(Halt mode)中,有多种事件可以触发中断唤醒NY8BM72A 进入正常操作模式(Normal) 或 慢速模式(Slow mode) 来处理突发事件。

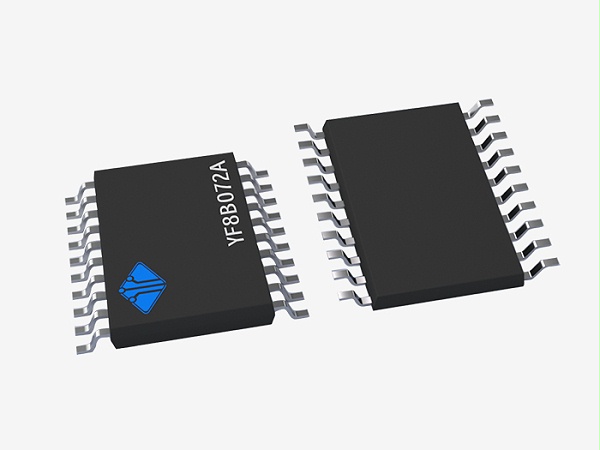

NY8BM72A能通过初始设定实现与NY8B072A、NY8B062A及NY8B062D相容的功能。因此,除了使用NY8_ICE,此三个母体更可使用NY8BM72A内建除错仿真电路来模拟实际IC动作。
系统主频提供 20.8M/19.2M/16M/14.4M/13.6M提供选择。
Timer 3 可option选择直接输出系统主频,并提供最快半个Clock系统主频输出。
高频率振盪器(FHOSC)有 11bit R-page (1DH&1EH)给使用者微调,出厂trim至 ±1%,使用者可调整至 ±0.1%。
详细电压及温度对振盪器影响请参照 “Frequency vs. VDD of I_HRC” 及 “Frequency vs. Temperature of I_HRC” 章节。
内建二线控制的除错仿真电路。
超过 ±8KV 的ESD。
杂讯过滤功能(Noise Filter)打开时可容忍超过±4KV的EFT。(操作电压@5V)
宽广的工作电压:
2.0V ~ 5.5V @系统频率 ≦8MHz。
2.2V ~ 5.5V @系统频率 > 8MHz。
宽广的工作温度:-40°C ~ 85°C。
2Kx14 bits MTP。
128 bytes SRAM。
18 根可分别单独控制输入输出方向的I/O脚(GPIO)、PA[7:0]、PB[7:0] 、PC[1:0]。
PA[5. 3:0]、PB[3:0]及PC[1:0]可选择输入时使用内建下拉电阻。
PA[7:0]、PB[7:0]及PC[1:0]可选择输入时使用上拉电阻,上拉电阻可选择 100KΩ或 1MΩ。(PA5 约为 80KΩ)。PB[7:0]及PC[1:0]可选择开漏极输出(Open-Drain)。
PA[5]可选择当作输入或开漏极输出(Open-Drain)。
所有I/O脚输出可选择定灌电流(Constant Sink Current)、小灌电流(Small Sink Current)、一般灌电流(Normal Sink Current)或大灌电流(Large Sink Current)。
所有I/O脚输出可选择小推电流(Small Drive Current)或一般推电流(Normal Drive Current),除PA5 外。
8 层程式堆栈(Stack)。
存取资料有直接或间接定址模式。
一组 8 位元上数计时器(Timer0)包含可程式化的频率预除线路。
三组 10 位元下数计时器(Timer1. 2. 3)可选重复载入或连续下数计时。
三个 10 位元脉衝宽度调变(PWM1. 2. 3)。
三个蜂鸣器输出(BZ1. 2. 3)。
38/57KHz红外线载波频率可供选择,同时载波之极性也可以根据数据作选择。
内建準确的低电压侦测电路(LVD)。
内建 12+1 通道 12 位元类比数位转换器(Analog to Digital Converter)。
内建準确的电压比较器(Voltage Comparator)。
内建上电復位电路(POR)。
内建低压復位功能(LVR)。
内建看门狗计时(WDT),可由程式韧体控制开关。
内建电阻频率转换器(RFC)功能.
双时鐘机制,系统可以随时切换高速振盪或者低速振盪。
高速振盪:E_HXT (超过 6MHz外部高速石英振盪)
E_XT (455K~6MHz外部石英振盪)
I_HRC (1~20.8MHz内部高速RC振盪)
低速振盪:E_LXT (32KHz外部低速石英振盪)
I_LRC (内部 32KHz低速RC振盪)
四种工作模式可随系统需求调整电流消耗:正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与 睡眠模式(Halt mode)。
十二种硬体中断:
Timer0 溢位中断。
Timer1 借位中断。
Timer2 借位中断。
Timer3 借位中断。
WDT 中断。
PA/PB 输入状态改变中断。
三组外部中断输入。
低电压侦测中断。
比较器输出转态中断。
类比数位转换完成中断°
NY8BM72A在待机模式(Standby mode)下的十二种唤醒中断:
Timer0 溢位中断。
Timer1 借位中断。
Timer2 借位中断。
Timer3 借位中断。
WDT 中断。
PA/PB 输入状态改变中断。
三组外部中断输入。
低电压侦测中断。
比较器输出转态中断。
类比数位转换完成中断º
NY8BM72A在睡眠模式(Halt mode)下的五种唤醒中断:
WDT 中断。
PA/PB 输入状态改变中断。
三组外部中断输入。

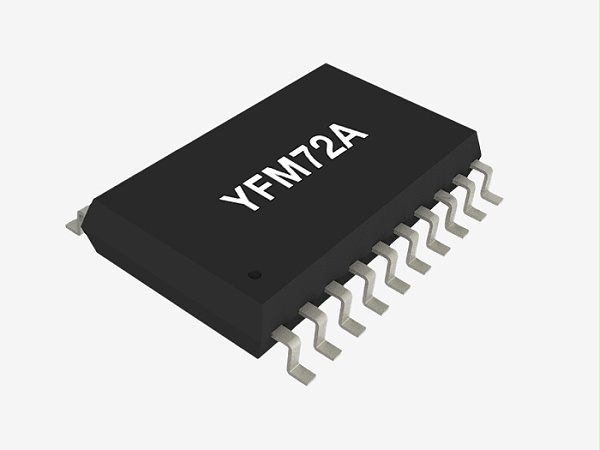

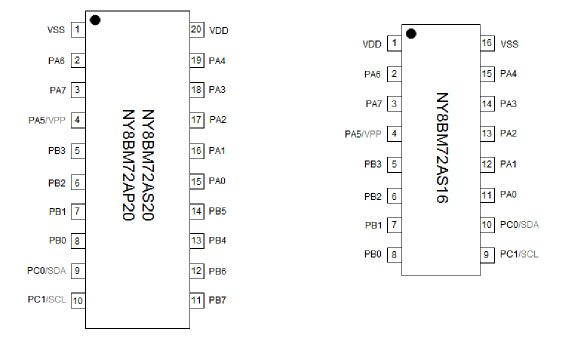

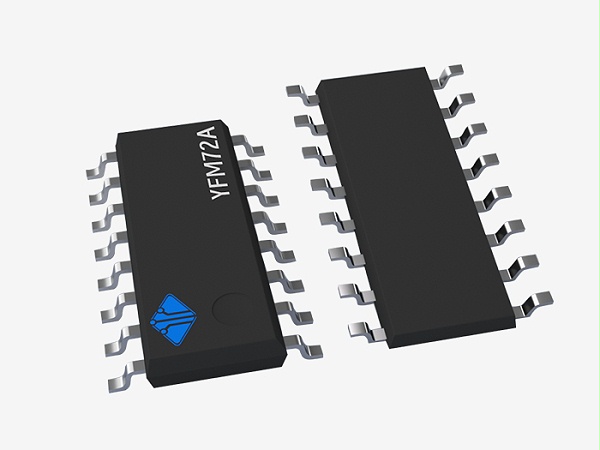

NY8BM72A 提供三种封装类型:SOP16, SOP20 和 DIP20
