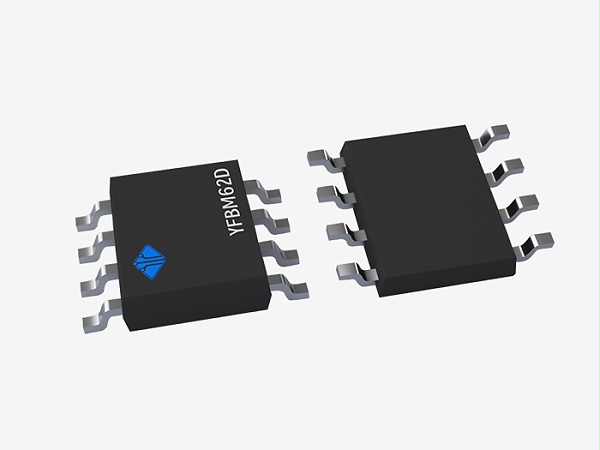

YFBM62D

NY8BM62D 是以MTP作为程式记忆体,做为非挥发性资料记忆体的 8 位元微控制器。除此之外内建类比数位转换器也适用于家电或量测等等的应用设计。採用CMOS製程并同时提供客户低成本、高性能、等显着优势。而MTP作为程式记忆体能让使用者更方便且有效率的开发产品。NY8BM62D 核心建立在精简指令集架构,可以很容易地做编辑和控制,共有 53 条指令。除了少数指令需要 2 个时序,大多数指令都是 1 个时序即能完成,可以让使用者轻鬆地以程式控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。
产品概述

NY8BM62D 是以MTP作为程式记忆体,做为非挥发性资料记忆体的 8 位元微控制器。除此之外内建类比数位转换器也适用于家电或量测等等的应用设计。採用CMOS製程并同时提供客户低成本、高性能、等显着优势。而MTP作为程式记忆体能让使用者更方便且有效率的开发产品。NY8BM62D 核心建立在精简指令集架构,可以很容易地做编辑和控制,共有 53 条指令。除了少数指令需要 2 个时序,大多数指令都是 1 个时序即能完成,可以让使用者轻鬆地以程式控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

NY8BM62D内建除错仿真电路,利用两个脚位与很少的外接硬体,就能实现在线仿真器的大多数功能, 例如设定程式执行条件与中断条件, 片上单步执行,以及查看及设定各种暂存器的内容。仿真的执行效果将比一般的仿真器更接近实际IC运作。

NY8BM62D内建12位元高精度11+2通道类比数位转换器与高精度电压比较器,足以应付各种类比介面的侦测与量测。NY8BM62D内建的高频振盪器, 在I/O的资源方面,NY8BM62D 有 14 根弹性的双向I/O脚,每个I/O脚都有单独的暂存器控制为输入或输出脚。而且每一个I/O脚位都有附加的程式控制功能如上拉或下拉电阻或开漏极(Open-Drain) 输出。此外针对红外线摇控的产品方面,NY8BM62D内建了可选择频率的红外载波发射口。

NY8BM62D 有四组计时器,可用系统频率当作一般的计时的应用或者从外部讯号触发来计数。另外NY8BM62D 提供5 组 10 位元解析度的PWM输出,1 组蜂鸣器输出可用来驱动马达、LED、或蜂鸣器等等。NY8BM62D的计时器同时具有增强型捕捉/比较/可编程死区时间的PWM模块(ECCP).

NY8BM62D 採用双时鐘机制,高速振盪或者低速振盪都可以分别选择内部RC振盪或外部晶振输入。在双时鐘机制下,NY8BM62D 可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与睡眠模式(Halt mode)可节省电力消耗延长电池寿命。并且微控制器在使用内部RC高速振盪时,低速振盪可以同时使用外部精準的晶振计时,可以维持高速处理同时又能精準计算真实时间。

在省电的模式下如待机模式(Standby mode) 与睡眠模式(Halt mode)中,有多种事件可以触发中断唤醒NY8BM62D 进入正常操作模式(Normal) 或 慢速模式(Slow mode) 来处理突发事件。

NY8BM62D能使用内建除错模拟电路来模拟实际IC动作。

产品功能

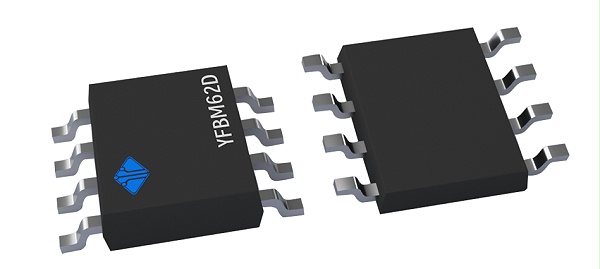

YFBM62D

系统主频提供 20M/16M/8M/4M/2M/1M(2T/4T)各种选择。

Timer 1/4/5 可选择系统主频直接输入。

内建二线控制的除错模拟电路(On Chip Debug)。

宽广的工作电压:

2.0V ~ 5.5V @系统频率 ≦8MHz。

2.2V ~ 5.5V @系统频率 > 8MHz。

宽广的工作温度:-40°C ~ 85°C。

2Kx14 bits MTP。

128 bytes SRAM。

14 根可分别单独控制输入输出方向的I/O脚(GPIO)、PA[7:0]、PB[5:0] 。

PA[5:0]及PB[3:0]可选择输入时使用内建下拉电阻。

PA[7:0]及PB[5:0]可选择输入时使用上拉电阻,上拉电阻为 100KΩ。

PB[5:0]可选择开漏极输出(Open-Drain)。

除了PA5(VPP PIN)外, 所有I/O脚输出灌电流(Sink Current)有三档可选: 小(Small)、一般(Normal)或大(Large)。除了PA5(VPP PIN)外,所有I/O脚输出推电流(Drive Current)可选择小(Small)或一般(Normal)。

8 层程式堆栈(Stack)。

存取资料有直接或间接定址模式。

一组 8 位元上数计时器(Timer0)包含可程式化的频率预除线路。

三组 10 位元下数计时器(Timer1. 4. 5)可选重复载入或连续下数计时。

五个 10 位元脉衝宽度调变(PWM1. 2. 3. 4. 5)。

Timer4. 5 可组成 16 位元捕捉/比较功能, Timer5/PWM5 可转变成具死区控制的PWM输出。

一个蜂鸣器输出(BZ1)。

38/57KHz红外线载波频率可供选择,同时载波之极性也可以根据数据作选择。

内建準确的低电压侦测电路(LVD)。

内建 11+2 通道 12 位元类比数位转换器(Analog to Digital Converter)。

内建準确的电压比较器(Voltage Comparator)。

内建上电復位电路(POR)。

内建低压復位功能(LVR)。

内建看门狗计时(WDT),可由程式韧体控制开关。

内建电阻频率转换器(RFC)功能。

双时鐘机制,系统可以随时切换高速振盪或者低速振盪。

高速振盪:E_HXT (超过 6MHz外部高速石英振盪)

E_XT (455K~6MHz外部石英振盪)

I_HRC (1~20MHz内部高速RC振盪)

低速振盪:E_LXT (32KHz外部低速石英振盪)

I_LRC (内部 32KHz低速RC振盪)

四种工作模式可随系统需求调整电流消耗:正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与 睡眠模式(Halt mode)。

十一种硬体中断:

Timer0 溢位中断。

Timer1 借位中断。

Timer4 借位中断。

Timer5 借位中断 or CCP中断。

WDT 中断。

PA/PB 输入状态改变中断。

三组外部中断输入。

低电压侦测/比较器输出转态中断。

类比数位转换完成中断°

NY8BM62D在待机模式(Standby mode)下的十一种唤醒中断:

Timer0 溢位中断。

Timer1 借位中断。

Timer4 借位中断。

Timer5 借位中断 or CCP中断。

WDT 中断。

PA/PB 输入状态改变中断。

三组外部中断输入。

低电压侦测/比较器输出转态中断。

类比数位转换完成中断。

NY8BM62D在睡眠模式(Halt mode)下的五种唤醒中断:

WDT 中断。

PA/PB 输入状态改变中断。

三组外部中断输入。

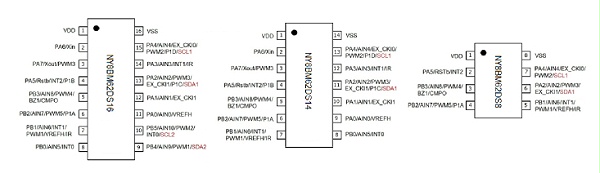

引脚图

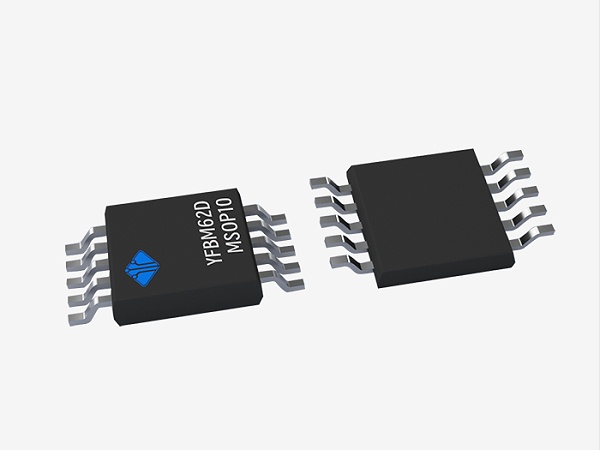

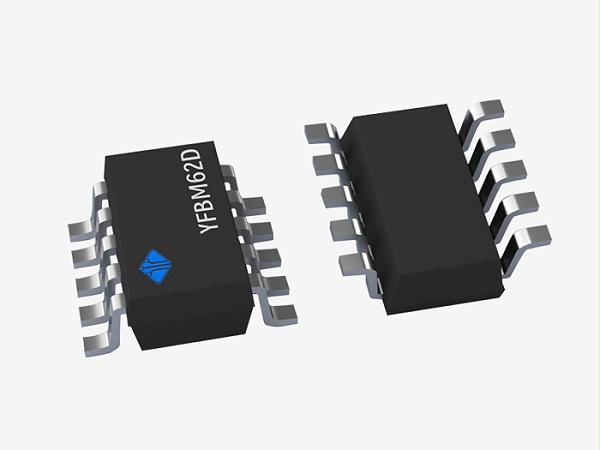

NY8BM62D 提供三种封装类型: SOP16, SOP14 和 SOP8

引脚图
