NY8A054E是以EPROM作为存储器的 8 位单片机,专为多组PWM的应用而设计。例如灯控,遥控车应用。采用CMOS制程并同时提供客户低成本、高性能、及高性价比等。NY8A054E核心建立在RISC精简指令集架构可以很容易地做编程和控制,共有 55 条指令。除了少数指令需要两个指令时钟,大多数指令都是一个指令时钟能完成,可以让用户轻松地以程序控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。
在 I/O 的资源方面,NY8A054E 有 14 根弹性的双向 I/O 脚,每个 I/O 脚都有单独的寄存器控制为输入或输出脚。而且每一个 I/O 脚位都能通过控制相关的寄存器达成如上拉或下拉电阻或开漏(Open-Drain)输出。此外针对红外线摇控的产品方面,NY8A054E 内置了可选择频率的红外载波发射口。
NY8A054E 有叁组定时器,可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外 NY8A054E 提供 5组 10 位的 PWM 输出,1 组蜂鸣器输出,可用来驱动马达、LED、或蜂鸣器等等。
NY8A054E 采用双时钟机制,高速振荡时钟或者低速振荡时钟都由内部 RC 振荡或外部晶振输入。在双时钟机制下,NY8A054E 可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode)与睡眠模式(Halt mode),可节省电力消耗,延长电池寿命。并且单片机在使用内部 RC 高速振荡时,低速振荡可以同时使用外部精准的晶振计时。可以维持高速处理同时又能精准计算真实时间。
在省电的模式下,如待机模式(Standby mode)与睡眠模式(Halt mode)中,有多个中断源可以触发来唤醒 NY8A054E进入正常操作模式(Normal mode)或慢速模式(Slow mode)来处理突发事件。
宽广的工作电压:
2.0V ~ 5.5V @系统时钟 ≦8MHz。
2.2V ~ 5.5V @系统时钟 >8MHz。
宽广的工作温度:-40°C ~ 85°C。
2Kx14 位的程序存储器空间。
128 字节的通用数据存储器空间。

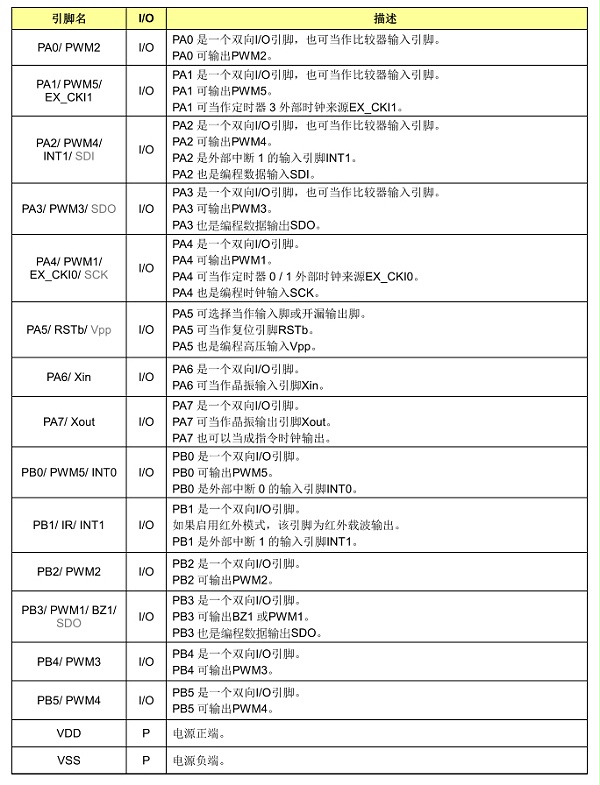

14 根可分别单独控制输入输出方向的I/O脚(GPIO)、PA[7:0]、PB[5:0]。
PA[5:0]及PB[3:0]可选择输入时使用内部下拉电阻。
PA[7:0]及PB[5:0]可选择输入时使用内部上拉电阻。
PB[5:0]可选择内部上拉电阻或开漏输出(Open-Drain)。
PA[5]可选择当作输入或开漏输出(Open-Drain)。
8 级深度硬件堆栈(Stack)。
访问数据有直接或间接寻址模式。
一组 8 位上数定时器(Timer0)包含可编程的预分频器。
二组 10 位下数定时器(Timer1.3)可选自动重载或连续下数计时。
五个 10 位的脉冲宽度调变输出(PWM1、2、3、4、5),PWM1/2 共享Timer1;PW M3/4/5 共享Timer3.
一个蜂鸣器输出(BZ1)。
38/57KHz红外线载波(IR)频率可供选择,同时载波之极性也可以通过寄存器选择。
内置准确的低电压侦测电路(LVD)。
内置准确的电压比较器(Voltage Comparator)。
内置上电复位电路(POR)。
内置低压复位功能(LVR)。
内置看门狗计时(WDT),可由配置字节(Configuration Word)控制开关。
内置电阻/频率转换器(RFC)功能。
双时钟机制,系统时钟可以随时切换高速振荡或者低速振荡。
高速振荡时钟: E_HXT (超过 6MHz外部高速晶振)
E_XT (455K~6MHz外部晶振)
I_HRC (1~20MHz内部高速RC振荡)
低速振荡时钟: E_LXT (32KHz外部低速晶振)
I_LRC (内部 32KHz低速RC振荡)
四种工作模式可随系统需求调整电流消耗:正常模式(Normal mode)、慢速模式(Slow mode)、待机模式
(Standby mode)与睡眠模式(Halt mode)。
八种硬件中断:
Timer0 上溢中断。
Timer1 下溢中断。
Timer3 下溢中断。
WDT中断。
PA/PB输入状态改变中断。
两组外部中断。
低电压侦测中断。
NY8A054E在待机模式(Standby mode)下的八种唤醒中断:
Timer0 上溢中断。
Timer1 下溢中断。
Timer3 下溢中断。
WDT中断。
PA/PB输入状态改变中断。
两组外部中断。
低电压侦测中断。
NY8A054E在睡眠模式(Halt mode)下的叁种唤醒中断:
WDT中断。
PA/PB输入状态改变中断。
两组外部中断。

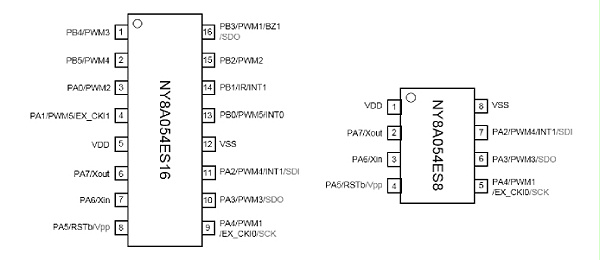

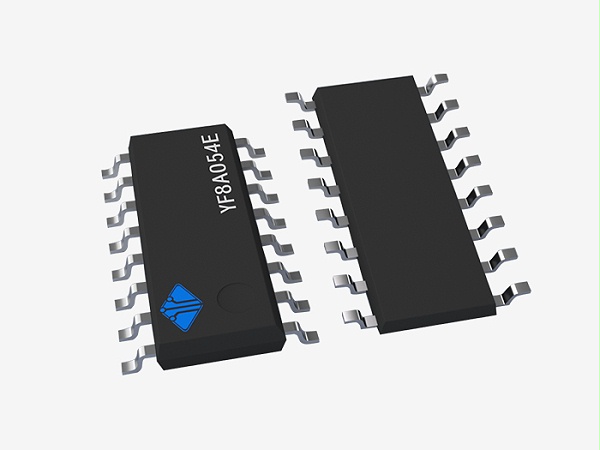

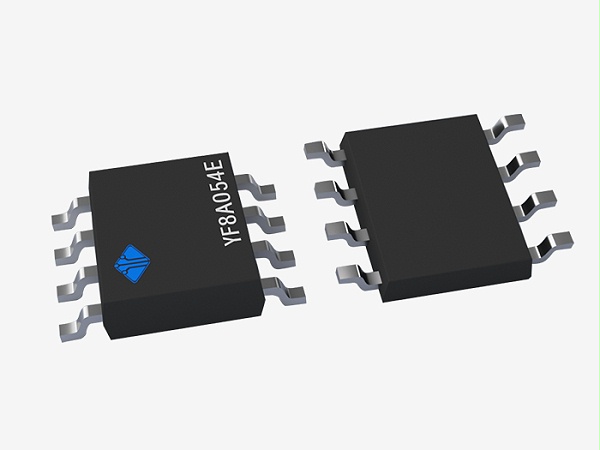

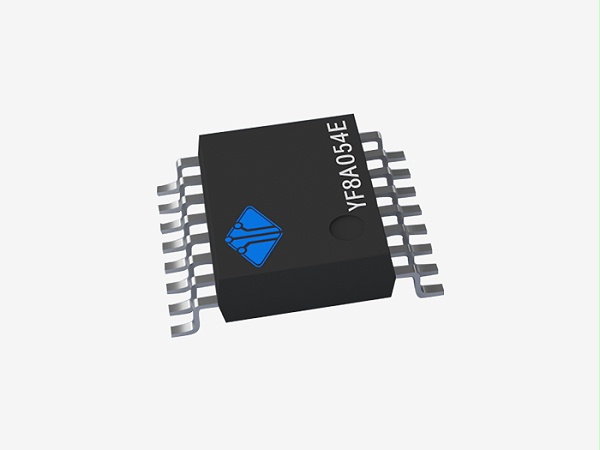

NY8A054E提供二种封装类型:SOP8 和 SOP16
