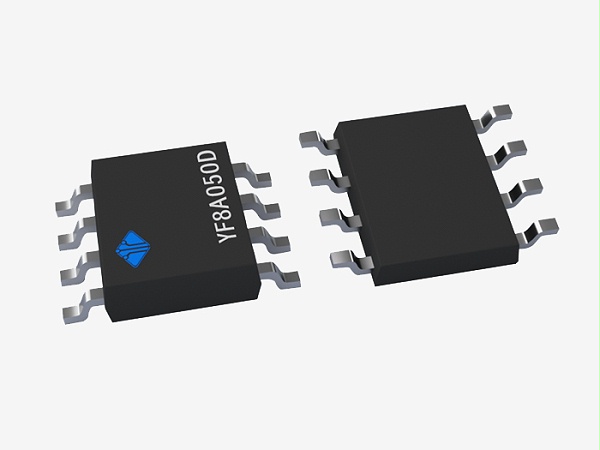

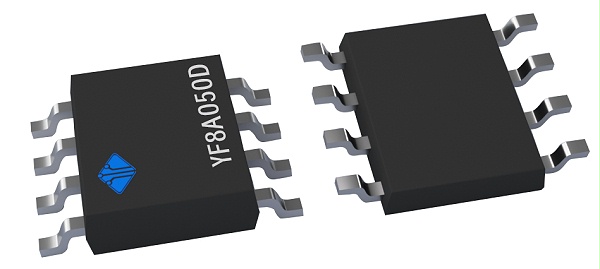

YF8A050D

NY8A050D是以EPROM作为记忆体的 8 位元微控制器,专为多IO产品的应用而设计,例如遥控器、风扇/灯光控制或是游乐器周边等等。采用CMOS制程并同时提供客户低成本、高性能等优势。NY8A050D核心建立在RISC精简指令集架构可以很容易地做编辑和控制,共有 55 条指令。除了少数指令需要 2 个时序,大多数指令都是 1 个时序即能完成,可以让使用者轻鬆地以程式控制完成不同的应用。因此非常适合各种低记忆容量但又复杂的应用。
产品概述

NY8A050D是以EPROM作为记忆体的 8 位元微控制器,专为多IO产品的应用而设计,例如遥控器、风扇/灯光控制或是游乐器周边等等。采用CMOS制程并同时提供客户低成本、高性能等优势。NY8A050D核心建立在RISC精简指令集架构可以很容易地做编辑和控制,共有 55 条指令。除了少数指令需要 2 个时序,大多数指令都是 1 个时序即能完成,可以让使用者轻鬆地以程式控制完成不同的应用。因此非常适合各种低记忆容量但又复杂的应用。

在I/O的资源方面,NY8A050D有 6 根弹性的双向I/O脚,每个I/O脚都有单独的暂存器控制为输入或输出脚。而且每一个I/O脚位都有附加的程式控制功能如上拉或下拉电阻或开漏极(Open-Drain) 输出。

NY8A050D有一组计时器,可用系统频率当作一般的计时的应用或者从外部讯号触发来计数。

NY8A050D采用双时钟机制,高速振盪或者低速振盪都由内部RC振盪输入。在双时钟机制下,NY8A050D可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与睡眠模式(Halt mode)可节省电力消耗延长电池寿命。

在省电的模式下如待机模式(Standby mode)与睡眠模式(Halt mode)中,有多种事件可以触发中断唤醒NY8A050D进入正常操作模式(Normal) 或 慢速模式(Slow mode) 来处理突发事件。

产品功能
NY8A050D

宽广的工作电压:

2.0V ~ 5.5V @系统频率≦8MHz。

2.2V ~ 5.5V @系统频率>8MHz。

宽广的工作温度:-40°C ~ 85°C。

512x14 bits EPROM。

32 bytes SRAM。

6 根可分别单独控制输入输出方向的I/O脚(GPIO)、PB[5:0]。

PB[3:0]可选择输入时使用内建下拉电阻。

PB[5:0]可选择上拉电阻。

PB[5:4]及PB[2:0]可选择开漏极输出(Open-Drain)。

PB[3]可选择当作输入或开漏极输出(Open-Drain)。

4 层程式堆栈 (Stack)。

存取资料有直接或间接定址模式。

一组 8 位元上数计时器(Timer0)包含可程式化的频率预除线路。

内建上电復位电路(POR)。

内建低压復位功能(LVR)。

内建看门狗计时(WDT),可由程式韧体控制开关。

双时鐘机制,系统可以随时切换高速振盪或者低速振盪。

高速振盪: I_HRC (1~20MHz内部高速RC振盪)

低速振盪: I_LRC (内部 32KHz低速RC振盪)

四种工作模式可随系统需求调整电流消耗:正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与 睡眠模式(Halt mode)。

叁种硬体中断:

Timer0 溢位中断。

PB 输入状态改变中断。

外部中断输入。

NY8A050D在待机模式(Standby mode)下的叁种唤醒中断:

Timer0 溢位中断。

PB 输入状态改变中断。

外部中断输入。

NY8A050D在睡眠模式(Halt mode)下的二种唤醒中断:

PB 输入状态改变中断。

外部中断输入。

引脚图

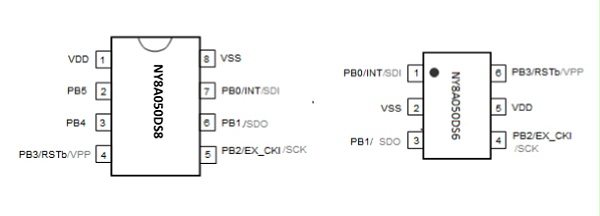

NY8A050D提供两种封装形式:SOP8 和SOT23-6

引脚图
