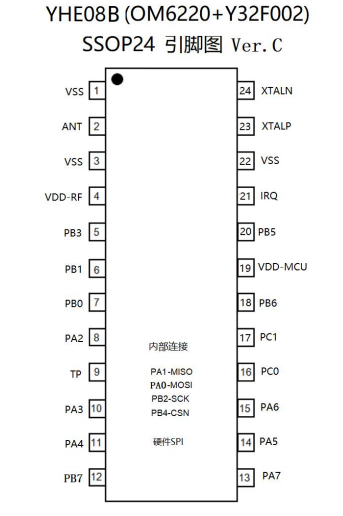

YHE08B系列主要包含兩個部分
1. 2.4GHZ的无线收发芯片
2. PY32F002B-----32 位Arm Cortex处理器
其中，YH350B是一款低成本，高集成度的 2.4GHZ的无线收发芯片，片上集成发射机，接收机，频率综合器，GFSK/FSK调制解调器。发射机支持功率可调，接收机采用数字扩展通信机制，在复杂环境和强干扰条件下，可以达到优良的收发性能。外围电路简单，只需搭配MCU以及少数外围被动器件。YH350B传输GFSK/FSK信号，发射功率最大可以到 8dBm。接收机采用低中频结构，接收灵敏度可以达到-92dBm@1Mbps / -86dBm@2Mbps。片上的发射接收FIFO寄存器可以和MCU进行通信，存储数据。数字基带支持 3 线SPI接口。为了提高电池使用寿命，芯片在各个环节都降低功耗，在保持寄存器值条件下，最低电流为 5uA。
PY32F002B系列微控制器采用高性能 32 位ARM Cortex-M0+内核，宽电压工作范围的MCU。嵌入高达 24Kbytes flash和 3Kbytes SRAM存储器，最高工作频率 24MHz。包含多种不同封装类型多款产品。芯片集成多路I2C、SPI、USART等通讯外设，1 路 12bit ADC，2 个 16bit定时器，以及 2 路比较器。PY32F002B系列微控制器的工作温度范围为-40℃~85℃，工作电压范围 1.7V~5.5V，芯片提供sleep和stop低功耗工作模式，可以满足不同的低功耗应用。适用于多种应用场景，例如控制器、手持设备、PC外设、游戏和GPS平台、工业应用等。PY32F002B使用细节请查阅PY32F002B规格书。
YH350B 主要特性
l 包括射频前端和数字基带的单芯片解决方案。
l 超低成本、超小面积、超低价格。
l 外围电路极为简单。
l 最大发射功率 8dBm，支持可调。
l GFSK/FSK调制
l 1 和 2Mbps的空气数据速率
l 1-32 字节的动态有效负载长度
l 1.9v-3.6v的供电范围
l 3/4 线硬件SPI
l 最大 8Mbps

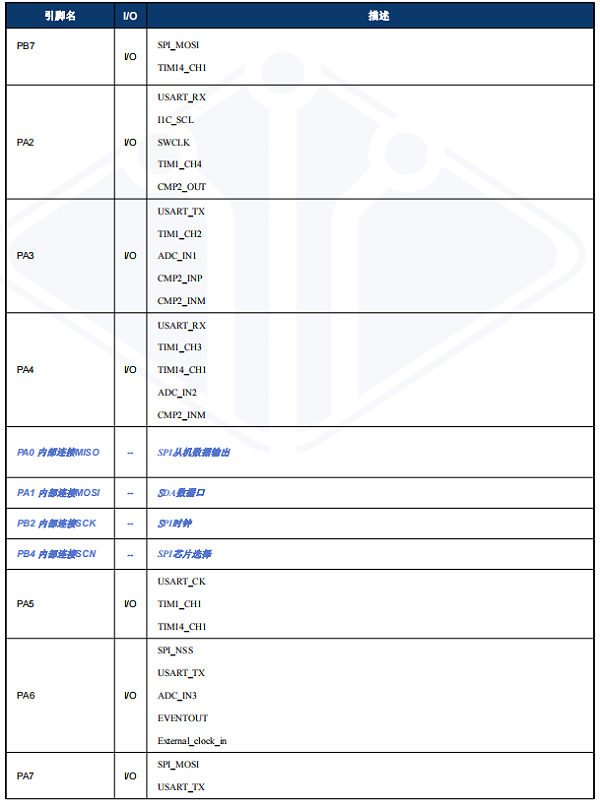

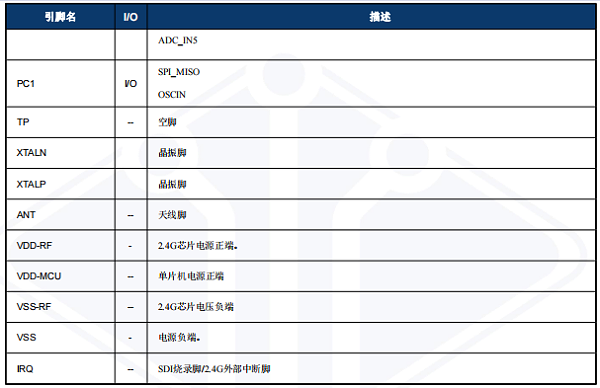

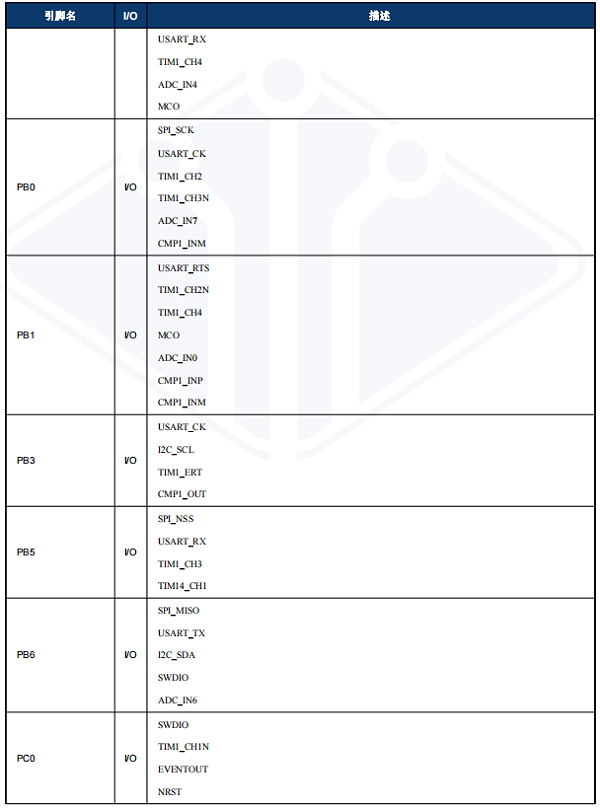

PY32F002B 主要特性
l 32 位ARM Cortex –M0+内核。
l 最高 24Mhz工作频率
l 最大 24Kbyte flash存储器，最大 3Kbytes SRAM。
l 18 个I/O，均可作为外部中断
l 一个 16bit高级控制定时器（TIM1）、1 个通用的 16 位定时器（TIM14）一个低功耗定时器（LPTIM）
l 最多 8 个外部通道和 2 个内部通道的 12 位ADC模数转换器
l 内部 24MHz RC 振荡器(HSI) 内部 32.768KHz RC振荡器（LSI）32.768KHz晶体振荡器（LSE）
l 工作电压：1.7~5.5V，有sleep和stop两种低功耗模式
l 上电/掉电复位（POR/PDR）掉电检测复位（BOR）可编程的电压检测（PVD）
l 一个串行外设接口（SPI）2 个通用同步./异步收发器（USART）1 个I2C接口
l 硬件CRC-32 模块
l 2 个比较器
l 唯一UID
l 串行单线调试（SWD）
