做过单片机方案开发的朋友应该深有体会，一个方案设计看似简单，只要技术经验足够，软件代码编写和硬件设计很快就能够搞定，但是在调试过程中或多或少会出现一些问题，这其实就是 单片机抗干扰能力较弱的体现。今天就为大家讲讲如何提升单片机的抗干扰性能，让你在设计过程中少走弯路。

一般来说，硬件设计和软件编写都会影响到单片机的抗干扰性，在单片机设计中，主要抗干扰设计是以硬件为主，软件为辅，由于单片机的计算能力比较有限，所以在硬件上要花费更多心思。

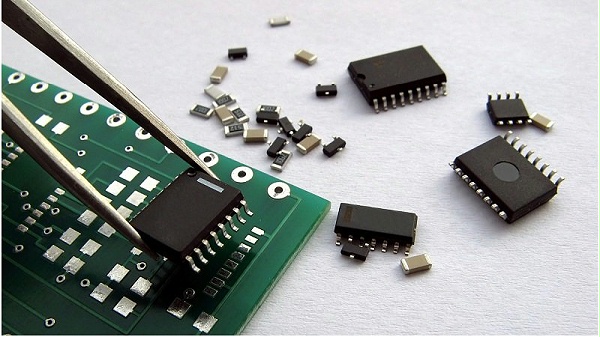

嵌入式单片机

干扰的途径和解决方法：

1、信号干扰：主要路径是通过I/O口，影响MCU的数据采集，以及其他内部寄存器;

干扰信号随时都可以发生，而且干扰的强度也不尽相同，所以这个干扰是比较难排除的一种干扰。通过欧姆定律可知干扰信号耦合路径无非只有两种，电火花和磁场，合起来叫做电磁干扰。其中，电火花干扰比磁场干扰更为严重，电火花干扰出现的原因主要是附近有大功率开关、继电器、接触器、有刷电机等等。磁场干扰表现场合主要是附近有大功率的交流电机、变压器等等。所以，工程师需要在PCB布线和元件位置安排上下功夫，这中间涉及的学问比较多，这里不做详细叙述，可以查阅以往的资料学习。

2、电源干扰：单片机虽然适应电压较宽(3-5v)，但是对于电源的波动却非常敏感，比如说MCU可以在3V电压下稳定工作，却不能在电压3v-5v，5V波动的情况下稳定工作。

解决方法是用电源稳压模块，做好电源的滤波等工作，必须在电源旁路并上0.1UF的瓷片电容来滤除高频干扰，因为点解电容对超过几十KHZ的高频干扰不起作用。

3、上下电干扰：每个单片机系统在上电的时候几乎都要经过这样一个过程，这个过程也受到干扰;单片机并不是说不能在3V电压以下工作，而是在如此低的电压下单片机的状态是非常不稳定的。在系统加电的时候，系统电源电压是从0V上升到额定电压的，比如当电压到2V的时候，单片机开始工作了，但是这个时候是非常不稳定的工作状态，非常容易跑飞。

解决方法是PIC在片内集成了PRO(内部上电延时复位)，这个功能在配置中打开;外部上电延时复位电路，有多种形式，低成本的方法就是在复位脚接上阻容电路，高成本的方法就是用专用芯片。

以上就是关于单片机抗干扰措施的全部内容分享，如果您有单片机或者方案开发需求，可以点击右边的咨询热线和微信扫一扫直接和我们联系，宇凡微提供8/32位单片机，为客户量身定制的合封单片机，拥有成熟的封装技术和封装工艺，除了能够保证合封之后的良率以及安全性，还能根据客户的功能需求选择最佳的合封方式，节省成本。
